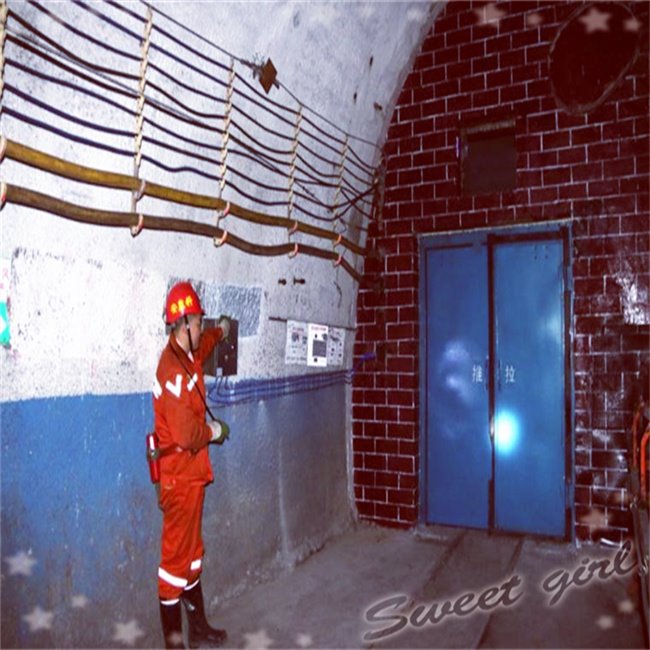

矿用气动无压风门
矿用气控自动无压风门,简称气动无压风门,是利用煤矿井下压缩空气为动力源,适用于单扇或双扇、行人、行车或人车共用风门等设施处半自动控制,可同时控制两道或三道风门。该装置在原有纯气动控制方式的基础上,增加一套电控系统,无需手动操作按钮,使用红外感应或者光感应控制风门自动开启和关闭,安装方便,便于维护,动作灵活,安全可靠。
一、气动无压风门概述
气动无压风门是我国矿山井下较为理想的一种气动风门,该风门结构简单、强度高、密封严密、安全可靠、操作简单等突出优点。有着广阔的推广前景。
二、气动无压风门用途
该风门主要用于煤矿有煤(岩)或瓦斯(二氧化碳)有突出性危险的巷道中。气动无压风门使用面很广,它适用于矿山井下普通风门(木门、铁门),带反向门的风门,正向风门,无压风门,减压复式风门等
三、气动无压风门特点
气动无压风门分为气动风门和风门气动控制装置两部分。
(一)、无压风门特点如下:
1、门扇为钢制结构,强度大。
2、密封严密,漏风量小。
3、关闭平稳,安全可靠。
4、双向隔风,不须再设反向风门。
5、操作简便可靠,具有气动和手动两种操作功能。
6、结构简单,易维护。
7、两道风门之间可通过气动元件实现闭锁。
(二)、风门气控装置特点如下:
1、采用压缩空气为动力源,通过手动操作气控按钮实现对风门的半自动化控制;
2、由气动元件组成,无需电源接入,不存在失爆隐患,维护/维修简单、方便,成本大大减少,安全性能大大提高;
3、结构紧凑,外观美观,功能可靠,故障率低;投资少,安全简单,维护方便;
4、通过系统内逻辑气路设定,两道风门具有互相闭锁功的能,即:同一时间内只能开启一道风门,并且执行关门优先原则,可防止通风短路;
5、风门启闭为速度可调,可根据现场实际情况对风门开关速度进行调整;
6、无压风时,装置内自动泄压,可手动启闭风门。
四、 气动无压风门适用条件
无严重滴水和溅水的井上下环境;有爆炸性气体和煤尘的矿井;有煤(岩)和瓦斯(二氧化碳)突出性危险的矿井。
五、 气动无压风门主要技术参数
风门开启形式:异向同步开闭;
门扇开启角度≥90°
气源压力:0.5~0.6 Mpa
六、 气动无压风门门体结构
门体主要有门框、门扇、密封材料等部分组成。门框和门扇均采用钢制焊接结构,密封材料为橡胶制品。
七、 气动无压风门安装调试
气动无压风门的安装应按施工图及有关规定进行施工:
1、 QFM系列气动无压风门的安装要求
(a)、安装之前需矿方所备物品有:扳手、水平仪、吊线、过木和垫片。矿方需提供气源。
(b)、要求风门铅直平整、不扭曲,关闭严密。
(c)、密封严密,开启灵活。
(d)、各气动元件使用正常,风门启闭灵活。
2、气动无压风门安装步骤
(a)、先在轨道两侧适当位置凿坑。在距轨面150mm处垫铁板5找平(如果两轨面不平,以高轨面为准)。
(b)、在巷道内放置两个横木,再将门扇放上,用M16螺栓将门梁与门框固定在一起。门扇的下部用铁丝或夹板将两扇门固定在一起。
(c)、立起门扇,调整左右距离,并用水平尺调平。门梁必须水平,两扇门必须在同一个垂直面内,门扇关闭严密。
(d)、气动元件及管路的安装要按施工图及有关规定进行。首先将气动元件固定在设计位置,然后按设计接通管路调试好即可。
