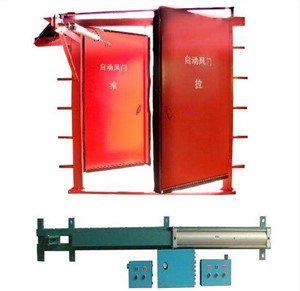

光控气动无压风门的自动风门系统，它包括风门控制装置、声光指示器、光敏传感器以及防爆隔爆室，防爆隔爆室设置于进风巷与回风巷位置处的巷道侧壁中，风门控制装置的两侧分别对应安装于进风巷与回风巷位置处的防爆隔爆室中，防爆隔爆室中安装有plc控制器和手动操作按钮。


光控气动无压风门工作原理：

开门信号采用光控传感器方式，红外传感器传感器安装在门扇上，当行人或胶轮车到达红外传感器位置式，红外传感器感应信号，则风门开启，通过后延时自动关闭风门。

当车辆或行人到达A门红外传感器时，红外传感器感应信号，其信号经PLC处理后输出，直接控制A门驱动系统开启风门A；A门声光报警器绿色指示灯亮，语音提示“风门开启，请注意安全”，此时，车辆或行人可安全通过A门。通过A门红外对射时，延时一定时间风门自动关闭。

当车辆或行人到达B门红外传感器时，红外传感器感应信号，其信号经PLC处理后输出，直接控制B门驱动系统开启风门B；B门声光报警器绿色指示灯亮，语音提示“风门开启，请注意安全”，此时，车辆或行人可安全通过B门。通过B门红外对射时，延时一定时间风门自动关闭

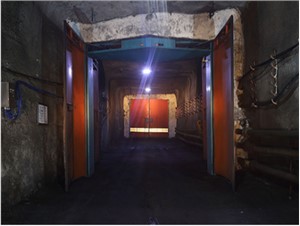

正常状态下A门与B门闭锁，同时只能打开一道风门。

必须在门体两侧安装醒目的停车指示标记，在门扇开启前，车辆不得超过停车线。

风门自动系统具有多重保护机制，有比较高的安全、稳定性。首先，防夹功能是将红外传感器安装在每道门的两侧，如关门时有车辆通过可立即开门，避免车辆碰撞门扇，出现事故。其次，风门的开关是通过油缸来实现，具有闭锁功能。一道门开启时，另一道门闭锁，防止两道风门同时打开，造成风流短路。

当停电状态下，可使用纯气动控制装置，手动按钮控制风门的打开和关闭。
